厨房排烟风管的安装方法

 二维码 512
作者:一棵树来源:上海厨鼎厨房设备有限公司网址:http://www.chufangshebei.net.cn

厨房排烟风管的安装方法及步骤如下:

  依照厨房排烟管道示意图,把各路管道及配件,按出厂时的编号和标记放好,根据现场场地,并按要求进行预组合,以便检查其规格和数量是否相符,如有遗漏或质量和尺寸不符合要求时,应返工补做.

1)  安装前准备工作

安装前,进一步核实风管及送(排)等部件高度是否与设计图纸相符,并检查土建预留孔洞,预埋件的位置是否符合要求.并将预制加工的支(吊)架,风管及部件运至施工现场.根据工程量大小分段进行安装.

2)  支、吊架安装

支、吊架安装是风管系统安装的第一道工作。支、吊架的形式应根据风管截面的大小及工程的具体情况选择。风管的支、吊架间距如设计无要求时,应符合下列要求:

2.1水平安装的风管直径或大边长小于400MM,其间距不超过3M。

2.2垂直安装的风管支架间距开始和收尾段为2M,中间间距为4M以内,并在每根立管上设置不少于两个固定三角架

2.3吊架、支架先用防锈漆涂刷,干后再用银灰漆涂刷。

3)风管安装

施工现场已具备安装条件时,应将预制加工的风管、部件,按照安装顺序和不同系统运至施工现场,再将风管和部件按照编号组对,复核无误后可连接安装。

3.1风管的连接

A:风管与法兰的连接采用翻边连接,各法兰的螺丝孔距离应在140MM以内。风管与烟罩的连接口,采用短管双反边连接。

B:不允许将可拆卸的接口,装设在墙或楼板内。

C:法兰垫料厚度为3~4MM,垫料不能挤入风管,否则会增大流动阻力,减少风管的有效面积,形成涡流,增加管内积油,连接法兰的螺母应在同一侧。法兰垫料的选用:(1)抽油烟风管:用耐热耐酸硅胶片加玻璃胶;(2)送鲜风风管:应用玻璃胶,鲜风风管严禁使用厚纸板、石棉绳等易产生涂玻璃胶粘牢,法兰均匀压紧后的垫料宽度,应与管内壁取平。凡是能进人的风管,都要求进入风管内,进行玻璃胶的涂抹工作。不能进人的风管,应边连接边涂抹玻璃胶。

3.2风管安装

风管安装前,应对安装好的支、吊、托架进一步检查位置是否正确,是否牢固可靠。应遵循先主管后支管的安装程序进行吊装。

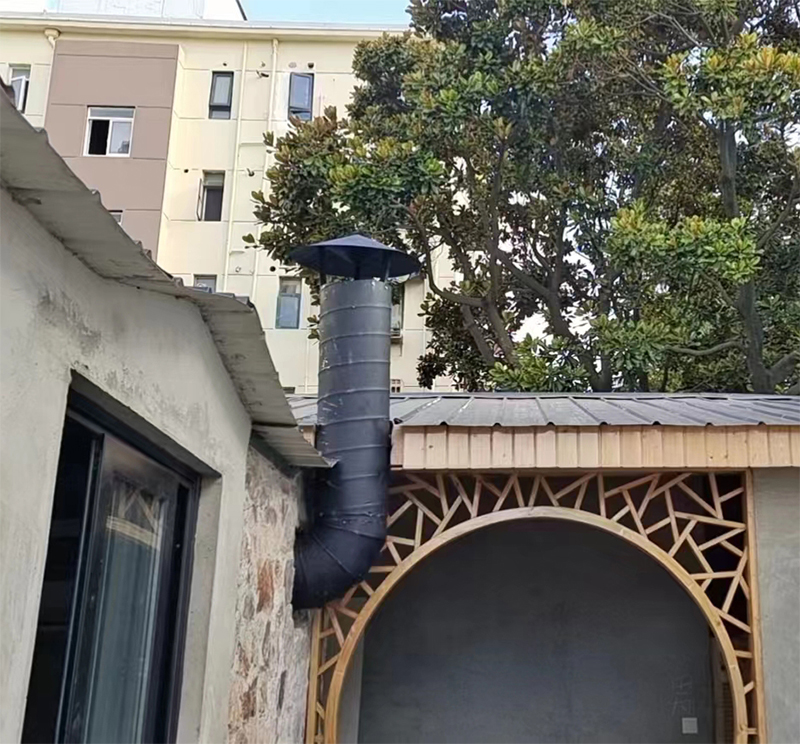

A:排风系统的风管穿出屋面应设防雨罩,当管径不大且穿出屋面不高时,可用支架固定;当穿出屋面超出1.5米,应采用不少于三根拉索固定。但拉索不能系在法兰或风柜上,防止法兰松动或风柜变形。拉索不准许拉在避雷针上。

B:鲜风系统的风管在安装前应进行擦拭,表面无油污、无浮尘。

C:风管长度在1.2米以上均需采取措施。采用角钢框加固,角钢规格可以略小于角钢法兰规格。

D:鲜风咀的安装,同一平面应用同一尺寸的鲜风咀,且在同一直线上,切不能出现前后风咀不在同一线上

E:安装风管时应注意安全。应带安全帽,高空作业时,应系安全带。不准穿硬底鞋、拖鞋和光脚。

F:外墙的垂直风管,应平行于墙壁,且垂直,不应出现歪斜现象。墙壁于风管间距,应保持100MM~150MM之间。

G:室内风管不应紧贴楼板安装,最起码要求距楼板30MM以上,以防震动。安装时应避免凹肚现象。

H:安装好风管后,全部管道进行漏光检查,各接头、接口应无漏气、漏油现象。风管出口安装到室外(垂直方向),应做好防漏雨雪措施。应在风管垂直方向离楼板100MM处的四边加做防雨雪挡板。
